Vad betyder IP67? IP-klassen på laddkablar

IP-klassen är en tvåsiffrig kod från SS-EN 60529: den första siffran anger skyddet mot damm, den andra skyddet mot vatten. IP67 betyder dammtät och testad i 30 minuter under 1 m vatten. Laddkablar och portabla laddare från Voldt® klarar IP67 med kontakten isatt. När du drar ut den skyddar locket stiften.

Publicerad 2026-11-02 · Av Voldt® produktteam

IP står för International Protection, och i svenska standarder kallas IP-klassen kapslingsklass. Koden kommer från IEC 60529, i Sverige utgiven som SS-EN 60529. Varje siffra anger den högsta nivå som en produkt klarade i ett labbtest. Ett X betyder att den delen inte testats eller inte anges: IPX7 säger något om vatten och ingenting om damm.

På laddutrustning är den första siffran nästan alltid 5 eller 6. Med en 5 får lite damm komma in, för lite för att påverka funktion eller säkerhet. En 6 är dammtät. På en kontakt spelar det roll, eftersom grus och smuts repar kontaktytorna och hindrar packningar från att sluta tätt.

Vattensiffran går från droppar (1) via stänk från alla håll (4) till vattenstrålar (5) och kraftiga strålar (6), och upp till 6 omfattar varje nivå de lägre. De tre sista är egna tester: tillfällig nedsänkning (7), varaktig nedsänkning enligt tillverkarens villkor (8) och heta högtrycksstrålar (9).

För en 6 på damm placeras produkten i en sluten kammare med virvlande talk. En pump håller ett lätt undertryck inuti, upp till 2 kPa, så att dammet dras mot varje springa. Efter högst 8 timmar är testet godkänt bara om inget damm har kommit in.

Stråltesterna trycker vatten mot en packning från ett håll. IPX5 använder ett munstycke på 6,3 mm med 12,5 liter per minut på 2,5 till 3 meters avstånd, i minst 3 minuter. IPX6 använder 12,5 mm och 100 liter per minut, åtta gånger så mycket vatten. För IPX7 ligger produkten i 30 minuter med lägsta punkten 1 m under vattnet och översidan minst 15 cm under ytan. Sedan öppnas den, och den klarar testet om vattnet som kommit in är för lite för att påverka funktion eller säkerhet.

Standarden behandlar 7 och 8 som egna tester, så en produkt med bara IPX7 har inte visat att den tål strålar. En stråle träffar en punkt från ett håll. Nedsänkning trycker jämnt från alla håll och längre. En packning kan klara det ena testet och läcka i det andra.

Därför har vissa datablad två koder, till exempel IP65/IP67. En laddkabel hamnar i vattenpölar, slask och stående vatten mycket oftare än under en vattenstråle, så för kabeln är det nedsänkningstestet som räknas. En laddbox på husväggen får slagregn, och där är strålsiffran den att titta på.

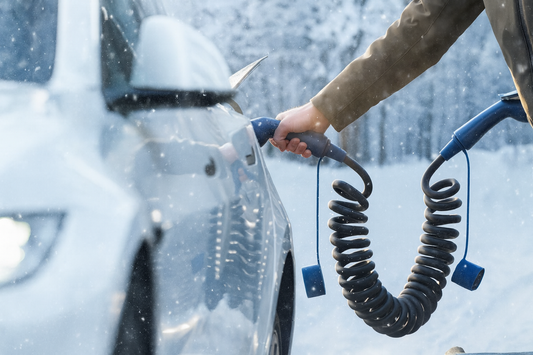

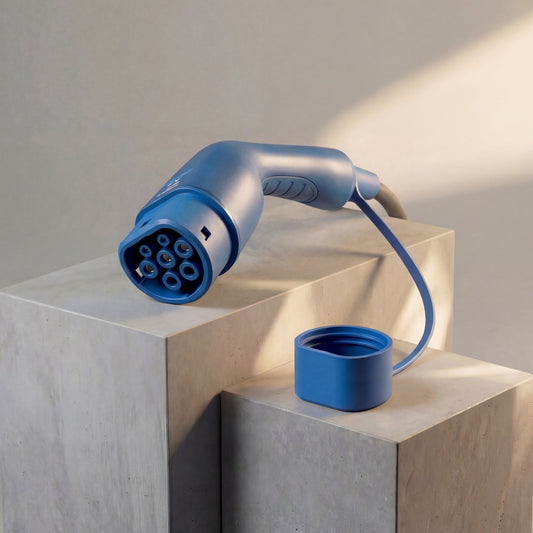

En IP-klass beskriver alltid en produkt i ett visst läge. För kontakter utomhus kräver IEC 61851-1:2017 minst IP44 isatt och IP24 utdragen. Voldt® anger IP67 för sina laddkablar typ 2 och portabla laddare med kontakten isatt, när packningen mellan kontakten och bilens uttag stänger ute vatten från stiften. Utdragen ligger stiften öppna längst fram. Regn kan nå dem, och en kontakt som ligger med stiften uppåt i en vattenpöl faller utanför det IP-klassen täcker. Sätt därför på det fastsatta locket direkt när du drar ut kontakten.

IP-klassen hänger också på att kontakten behåller form och täthet. Kontakthusen från Voldt® är gjutna i ett stycke, utan limmade eller skruvade fogar. Stiften är av försilvrad koppar och manteln av TPU. Kablarna är specificerade för −30 °C till +50 °C och över 10 000 insättningar (produktspecifikationer från Voldt®, oktober 2026).

Elinstallationsreglerna SS 436 40 00 har ett eget avsnitt, 722, för laddning av elfordon. Det bygger på den europeiska regeln HD 60364-7-722 och kräver utomhus minst IPX4, skydd mot stänk från alla håll, och IK08 mot slag. IK-klasser kommer från IEC 62262: IK08 betyder att höljet tål ett slag på 5 joule, en vikt på 1,7 kg som faller 30 cm.

En laddbox med IP44, IP54 eller högre klarar den gränsen. Kolla även IK-klassen i databladet. Med en portabel laddare finns tre ställen att kontrollera: stickproppen i uttaget, styrboxen på marken där vatten samlas och kontakten i bilen. Jordade uttag utomhus är oftast IP44, ofta bara med locket stängt, så kontrollera att locket går att stänga över laddarens stickpropp. Blå CEE-uttag på campingplatser är minst IP44, oftast med fjäderlock.
