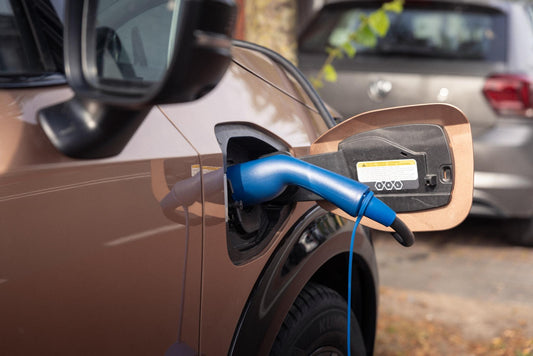

Laddning av elbil ska vara enkelt—och framför allt säkert. Rätt kabel eller portabla laddare visar sin säkerhet med verifierbara certifieringar, robust miljöskydd och pålitliga elektriska skydd. Den här guiden förklarar exakt vad du ska kontrollera—var skydden finns (i EVSE/laddboxen, i elinstallationen eller i själva kabeln) och hur du verifierar dem—så att du kan ladda tryggt i vardagen.

Certifieringar som spelar roll: CE, UKCA och TÜV (vad de styrker och varför de är nödvändiga)

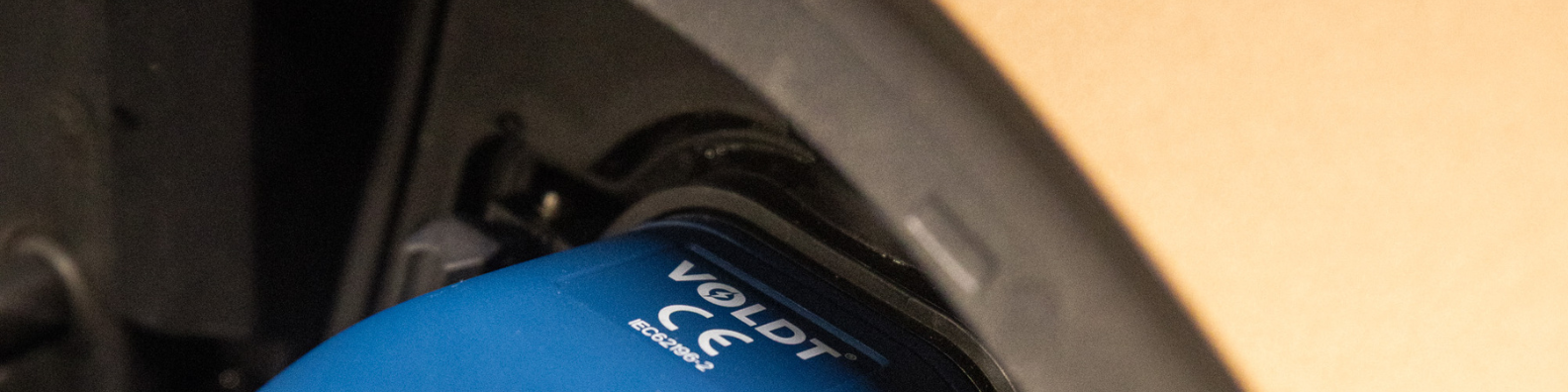

Börja med att bekräfta CE- (EU) och/eller UKCA-märkning (Storbritannien), kopplade till relevanta direktiv för säkerhet, EMC och RoHS; detta är lagstadgade överensstämmelsemärken, inte marknadsföringslogotyper. Oberoende provningsmärken från ackrediterade organ (t.ex. TÜV) lägger till tredjeparts typprövning enligt standarder som IEC/EN 61851 och 62196. Etikett och datablad ska stämma: samma modell, elektriska data, standardhänvisningar och spårbara tillverkaruppgifter.

IP-klassning förklarad: varför IP67 skyddar även om kabeln hamnar i en vattenpöl

IP67 i laddningskablar typ 2 betyder dammtät (6) och skyddad mot tillfällig nedsänkning (7); lämplig för regn, stänk och ett oavsiktligt dopp i en pöl så länge tätningar är intakta. Kontrollera att både kontakthus och eventuella styrboxar i kabeln uppfyller angiven klass. IP67 är inte avsett för långvarig nedsänkning eller högtryckstvätt—inspektera tätningar efter kraftigt regn och använd inte utrustning med synlig inre fukt.

Grundläggande elektriska skydd: överspänning, överström och underspänning

Skydd mot transienta överspänningar finns ofta i laddboxen eller i elcentralen (SPD-enheter); vissa portabla laddare har intern suppression. Överströmsskydd beror på korrekt kabeldimensionering och strömgränser som EVSE signalerar via Control Pilot (t.ex. valbart 8/10/13/16/32 A). Underspänningslogik förhindrar drift vid osäkra nätspänningar och undviker kontaktorklappning, värmeutveckling och oönskade frånslag.

Jordningsskydd: säkra felvägar och kontinuitet i skyddsledaren (PE)

Kvalitetsutrustning kontrollerar närvaro och impedans i skyddsledaren (PE) före tillslag och öppnar kontaktorn direkt vid PE-bortfall. I Europa krävs korrekt jordfelskydd: jordfelsbrytare Typ A med 6 mA DC-detektering i EVSE, eller en jordfelsbrytare Typ B. Passiva Mode 3-kablar förlitar sig på EVSE och fordon för dessa kontroller—därför är kontakternas och pinnarnas integritet kritisk.

Temperatur­skydd: temperaturövervakning och automatisk frånkoppling vid överhettning

Temperaturgivare vid nätkontakt, styrbox och/eller fordonssida gör att effekten kan sänkas eller brytas innan stift eller plast överhettas. Väggladdare övervakar ofta PCB-/kontaktortemperaturer; passiva kablar bygger på korrekt märkström och låg kontaktresistans. Tydliga övertemperaturlarm förhindrar riskabla omstarter.

Kontaktsäkerhet: robusta höljen, kontaktkvalitet och säker låsning

Sök efter slagfasta höljen, hela tätkåpor, starka lås och gjutna dragavlastningar. Kontakter av hög kvalitet håller låg resistans över tusentals kopplingar; kratrar eller glapp betyder att det är dags att byta. Där det krävs minskar skyddsluckor och beröringssäker konstruktion exponeringen för spänningsförande delar.

Kabelkonstruktion: ledararea, isolation, dragavlastning och böjskydd

Anpassa ledararean efter ström och antal faser för låg temperaturökning, och välj flexibel, fintrådig koppar för hållbarhet. Ett UV- och nötningståligt yttermantel samt korrekt böjskydd minskar materialutmattning vid kontaktinloppet. Välj en praktisk längd—långa kablar ökar spänningsfall och vikt.

Styrning och kommunikation: CP/PP-integritet och ”safe-start”-logik

Standardenligt Mode 2/3-utrustning övervakar Control Pilot-tillståndsmaskinen (CP) och läser Proximity Pilot (PP) så att EVSE aldrig annonserar högre ström än kabelns kapacitet. ”Safe-start” betyder att kontaktorn bara sluter efter korrekt ledningsdragning, godkänd nätspänning, närvarande PE, genomförd RCD-självtest och giltigt handshake. Stabil felhantering förhindrar snabba på/av-cykler som belastar reläer och kontakter.

Hållbarhet i verkligheten: väderbeständighet, nötningsmotstånd och livslängd

För utomhusbruk bör driftstemperaturområde, UV-beständighet och validerade kopplingscykler anges. Höljen ska tåla normala fall; mantlar ska motstå nötning på uppfarter och smuts. Inspektera regelbundet snitt, platta partier, lös dragavlastning och missfärgade pinnar—tidiga tecken på service eller utbyte.
